Газопоршневые установки: что это такое и как проходит монтаж на объекте

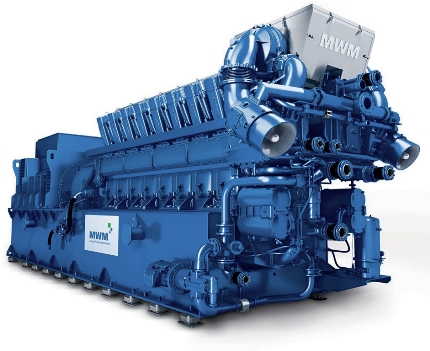

Современные газопоршневые установки – это энергогенерирующие комплексы на базе поршневого двигателя внутреннего сгорания, работающего на природном или попутном газе, которые преобразуют химическую энергию топлива в электрическую и тепловую.

Их применяют для автономного и резервного электроснабжения, а также в составе когенерационных систем, где важно повысить общий КПД за счёт использования тепла выхлопных газов и системы охлаждения.

Процесс установки такого оборудования включает выбор площадки и компоновки, подготовку фундамента и инженерных сетей, монтаж агрегата и вспомогательных систем (газоподготовки, вентиляции, охлаждения, дымоудаления), подключение к электросети и системе утилизации тепла. Завершающими этапами становятся пусконаладочные работы, настройка автоматики и систем безопасности, а также проверка параметров работы под нагрузкой для обеспечения надёжности и соответствия требованиям эксплуатации.

Что такое газопоршневая электростанция и принцип работы

В основе работы ГПЭС лежит цикл сгорания топливно-воздушной смеси в цилиндрах двигателя внутреннего сгорания: вращение коленчатого вала передаётся на электрический генератор. Для устойчивой и безопасной работы электростанции дополнительно используются системы подготовки газа и воздуха, смазки, охлаждения, отвода выхлопных газов, автоматики и электрического распределения нагрузки.

Состав узлов газопоршневой электростанции и назначение элементов

Газопоршневой двигатель – ключевой агрегат, преобразующий энергию сгорания газа в механическое вращение. В его состав входят цилиндро-поршневая группа, газораспределительный механизм, коленчатый вал и система зажигания (для искровых двигателей) или система воспламенения/пилотного впрыска (для отдельных исполнений). Назначение двигателя – обеспечить стабильный крутящий момент в заданном диапазоне оборотов и мощности.

Электрический генератор (альтернатор) преобразует механическую энергию в электрическую. Он рассчитан на работу в определённом режиме (например, постоянная частота при фиксированных оборотах) и включает статор, ротор и систему возбуждения. Его задача – выдавать напряжение требуемого уровня, обеспечивать качество электроэнергии и устойчивость при изменении нагрузки.

Система подготовки и подачи газа обеспечивает подвод топлива с нужными параметрами давления, чистоты и стабильности состава. Обычно она включает фильтры, регуляторы давления, запорную и предохранительную арматуру, газовую рампу, клапаны отсечки, а также элементы контроля утечек. Назначение – безопасно подать газ и поддерживать условия для корректного смесеобразования и сгорания.

Система воздухоснабжения и наддува подаёт воздух в цилиндры и влияет на мощность и экономичность. В неё входят воздушные фильтры, турбокомпрессор (при наличии), интеркулер/охладитель наддувочного воздуха и впускной тракт. Её функция – обеспечить требуемый расход воздуха и оптимальные условия для сгорания, снижая риск детонации и перегрева.

Система охлаждения отводит тепло от двигателя и вспомогательных агрегатов, удерживая рабочие температуры в допустимых пределах. Как правило, различают контуры охлаждения рубашки цилиндров и охлаждения наддувочного воздуха; в состав входят насосы, радиаторы или теплообменники, термостаты и расширительный бак. Назначение – повысить ресурс двигателя и обеспечить устойчивую работу при различных нагрузках.

Система смазки снижает трение и износ, а также отводит тепло от нагруженных пар трения. Включает масляный насос, фильтры, маслоохладитель, маслопроводы и датчики давления/температуры. Её задача – сформировать стабильную масляную плёнку, защитить узлы от задиров и поддерживать чистоту масла.

Система выпуска и очистки выхлопных газов удаляет продукты сгорания и снижает шум и выбросы. Обычно включает выпускной коллектор, глушитель, компенсаторы, искрогаситель (по требованиям объекта), а также при необходимости каталитические нейтрализаторы. Назначение – обеспечить допустимое противодавление, безопасность и соответствие экологическим нормам.

Система управления и автоматики контролирует режимы, обеспечивает пуск/останов, синхронизацию (при параллельной работе), защиту от аварий и ведение параметров. В неё входят контроллер, датчики (давления, температуры, вибрации, оборотов), исполнительные механизмы и панели оператора. Назначение – поддерживать заданную мощность и частоту, предотвращать повреждения оборудования и повышать надёжность эксплуатации.

Электротехническая часть обеспечивает выдачу мощности потребителю и защиту сети. Она включает силовой шкаф/комплектное распределительное устройство, автоматические выключатели, устройства релейной защиты и автоматики, систему синхронизации, а также измерение и учёт электроэнергии. Назначение – безопасное распределение нагрузки, отключение при коротких замыканиях и корректная работа в выбранной схеме (остров, резерв, параллель).

Утилизация тепла (при когенерации) превращает тепловые потери в полезное тепло для отопления, ГВС или технологических нужд. Обычно используются теплообменники по контурам охлаждения и утилизатор тепла выхлопных газов. Назначение – повысить общий КПД установки за счёт использования тепла, которое в противном случае рассеивается.

• Рама/основание и муфта (или прямое соединение) обеспечивают соосность агрегатов и передачу момента без опасных вибраций.
• Система безопасности включает аварийные отсечки газа, вентиляцию, газоанализ, пожарную сигнализацию и блокировки для предотвращения опасных режимов.
• Контрольно-измерительные приборы обеспечивают диагностику состояния узлов и планирование обслуживания по фактическим параметрам.
