Как работают воздухосборники

Воздухосборник представляет собой элемент инженерной системы, предназначенный для сбора, накопления и удаления воздуха, выделяющегося из теплоносителя в процессе эксплуатации систем отопления, теплоснабжения и водоснабжения.

Его применение позволяет предотвратить образование воздушных пробок, стабилизировать гидравлический режим трубопроводов и повысить эффективность работы отопительного оборудования. Принцип работы воздухосборника основан на физических процессах разделения жидкой и газовой фаз под воздействием силы тяжести и изменения скорости движения теплоносителя.

Причины появления воздуха в системе

Даже полностью заполненная система отопления содержит определенное количество растворенных газов. При нагревании теплоносителя растворимость воздуха уменьшается, вследствие чего кислород, азот и другие газы выделяются в виде микропузырьков. Дополнительными источниками поступления воздуха являются заполнение системы водой, проведение ремонтных работ, негерметичность соединений и процессы диффузии через полимерные материалы.

Поднимаясь вверх под действием архимедовой силы, пузырьки воздуха концентрируются в верхних точках трубопроводов. Их накопление приводит к снижению пропускной способности системы, ухудшению теплообмена, возникновению шумов, неравномерному прогреву отопительных приборов и ускорению коррозии металлических элементов.

Принцип работы воздухосборника

Воздухосборник устанавливается в местах наиболее вероятного скопления воздуха — как правило, на верхних участках магистральных трубопроводов или рядом с теплогенерирующим оборудованием. Конструкция устройства представляет собой металлический резервуар увеличенного объема, в котором скорость движения теплоносителя существенно снижается.

При уменьшении скорости потока пузырьки воздуха получают возможность свободно отделяться от жидкости. Благодаря меньшей плотности по сравнению с теплоносителем они поднимаются в верхнюю часть корпуса воздухосборника, где постепенно накапливаются. Очищенный от воздуха теплоноситель продолжает движение по трубопроводу, а скопившийся газ удаляется через установленный воздухоотводчик.

В зависимости от конструкции удаление воздуха может выполняться вручную при помощи запорной арматуры или автоматически с использованием поплавкового воздухоотводчика, который открывает выпускной клапан при накоплении воздуха и закрывает его после удаления газовой смеси.

Конструктивные особенности

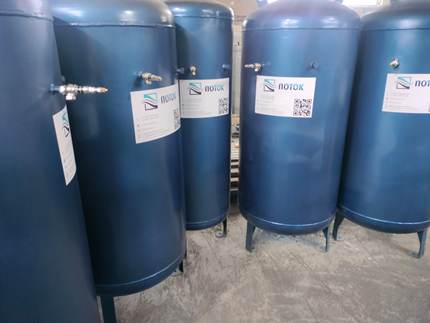

Современные воздухосборники изготавливаются преимущественно из углеродистой или нержавеющей стали. Конструкция включает цилиндрический корпус, входной и выходной патрубки, штуцер для установки воздухоотводящего устройства, а также элементы крепления и дренажа.

В зависимости от схемы монтажа различают вертикальные и горизонтальные воздухосборники. Вертикальные модели наиболее эффективно отделяют воздух благодаря естественному движению пузырьков вверх, тогда как горизонтальные конструкции применяются при ограниченном пространстве или особенностях компоновки трубопроводов.

Влияние воздухосборника на работу системы

Удаление воздуха оказывает положительное влияние на эксплуатационные характеристики инженерной сети. Исключение воздушных пробок обеспечивает равномерную циркуляцию теплоносителя, улучшает теплоотдачу отопительных приборов и снижает гидравлические потери. Кроме того, уменьшается вероятность кавитации насосного оборудования, снижается уровень шума и замедляются коррозионные процессы, возникающие при контакте металла с кислородом.

Эффективность работы воздухосборника зависит от правильного выбора объема корпуса, скорости движения теплоносителя, места установки и соответствия оборудования расчетным параметрам системы.

Воздухосборник является важным элементом систем отопления и теплоснабжения, обеспечивающим эффективное удаление воздуха из циркулирующего теплоносителя. Его работа основана на естественном разделении жидкой и газовой фаз при снижении скорости потока внутри корпуса. Грамотно подобранный и установленный воздухосборник способствует повышению надежности инженерной системы, улучшает ее энергоэффективность, снижает риск аварийных ситуаций и увеличивает срок службы оборудования.
