Как рассчитать длину светодиодной ленты x-Glo для шахты

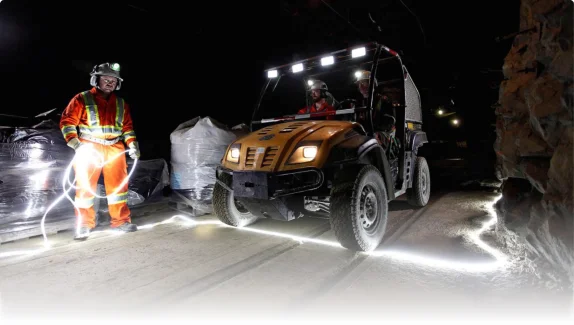

Освещение подземных выработок должно обеспечивать хорошую видимость маршрутов, оборудования и рабочих зон. Чтобы определить необходимую длину светодиодной ленты x-Glo, важно учитывать геометрию шахты, расположение светильников и условия эксплуатации.

Какие параметры учитывать перед расчетом

Расчет начинают с обследования участка, на котором планируется установить освещение. Необходимо определить протяженность выработки, ее ширину, высоту и конфигурацию, а также выделить зоны, где требуется более интенсивная подсветка. Один только метраж тоннеля не дает точного результата: количество ленты зависит от схемы монтажа.

Перед составлением плана следует собрать исходные данные:

• длину участка от точки начала до конца освещаемой зоны;
• количество поворотов, ответвлений и ниш;
• расположение проходов, оборудования и рабочих мест;
• условия среды, включая влажность, пыль и возможные механические воздействия.

Эти сведения позволяют рассчитать базовую потребность в материале и определить места, где потребуется дополнительная подсветка.

Как определить необходимую длину ленты x-Glo

Основной принцип расчета заключается в суммировании всех участков, на которых предусмотрен монтаж. Если ленту устанавливают вдоль одной стены, учитывают длину этой линии; при размещении по обеим сторонам выработки метраж рассчитывают для каждой стороны отдельно. При монтаже на нескольких уровнях или вокруг оборудования длину каждого отрезка добавляют к общей сумме.

Для предварительной оценки можно использовать формулу:

L = N × S + Lдоп, где L — общая длина ленты, N — число линий монтажа, S — длина одной линии, Lдоп — суммарная длина дополнительных участков.

Например, для выработки длиной 80 м с двумя продольными линиями потребуется 160 м ленты без учета ответвлений и технологического запаса. Прежде чем купить ленты x-Glo, необходимо проверить доступные варианты исполнения, требования производителя и совместимость комплектующих с условиями конкретного объекта.

При расчете важно предусмотреть следующие составляющие:

• основную длину по каждой линии монтажа;
• дополнительные отрезки для поворотов и локальных рабочих зон;
• запас на подгонку и особенности прокладки, определенный по проекту;
• участки, которые могут потребовать отдельного подключения или обслуживания.

Итоговый метраж следует сверить с монтажной схемой, чтобы не допустить нехватки материала или необоснованного перерасхода.

Как проверить расчет перед установкой

Даже точные измерения не заменяют оценки освещенности. Результат зависит от характеристик ленты, высоты установки, отражающих свойств поверхностей и наличия препятствий, создающих тени. Поэтому длину оборудования необходимо согласовать с проектом освещения и требованиями безопасности.

Перед монтажом рекомендуется проверить несколько моментов:

• соответствие выбранной модели условиям эксплуатации в шахте;
• равномерность освещения на маршрутах и рабочих участках;
• возможность подключения, прокладки и последующего обслуживания;
• надежность креплений и защиту от повреждений.

Проверка на объекте позволяет своевременно скорректировать схему и устранить недостатки до начала постоянной эксплуатации.

Источник: alphasafety.ru
