Конструкция ГРПШ: состав оборудования и назначение основных узлов

Газорегуляторный пункт шкафного типа (ГРПШ) применяется для понижения давления газа до заданных параметров и его последующего распределения потребителям.

Конструкция ГРПШ представляет собой функционально законченную систему, в которой все элементы работают в строгой последовательности и обеспечивают стабильность, безопасность и управляемость газоснабжения. Понимание состава оборудования и назначения ключевых узлов необходимо при проектировании, эксплуатации и обслуживании таких установок.

Общая компоновка ГРПШ

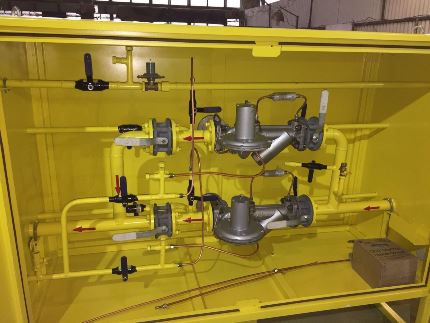

ГРПШ размещается в металлическом шкафу, который защищает оборудование от внешних воздействий и несанкционированного доступа. Внутри шкафа располагаются технологические линии, узлы редуцирования, элементы безопасности, контрольно-измерительные приборы и, при необходимости, системы автоматики и сигнализации. Конструктивное исполнение зависит от категории давления, требуемой производительности и условий эксплуатации.

Типовая схема включает входной газопровод высокого или среднего давления, линию очистки газа, узел редуцирования, выходной газопровод пониженного давления и вспомогательные элементы, обеспечивающие контроль и защиту системы.

Узел фильтрации газа

Фильтрация является обязательным этапом перед редуцированием давления. Газовый фильтр задерживает механические примеси, окалину, продукты коррозии и конденсат, которые могут привести к нестабильной работе регуляторов давления и запорной арматуры. В конструкции ГРПШ применяются сетчатые или кассетные фильтры, рассчитанные на рабочее давление входного газа.

Фильтр обычно устанавливается в начале технологической линии, что позволяет защитить все последующие элементы оборудования и снизить износ чувствительных механизмов.

Линия редуцирования давления

Основным функциональным узлом ГРПШ является линия редуцирования, предназначенная для понижения давления газа до заданного уровня. В ее состав входят регуляторы давления газа, запорная арматура и байпасные линии (при необходимости).

Регулятор давления поддерживает стабильные выходные параметры независимо от колебаний входного давления и расхода газа. Конструктивно регуляторы могут отличаться принципом действия, диапазоном настройки и пропускной способностью, но их задача остается неизменной — обеспечить надежное и плавное редуцирование.

Запорная арматура

Запорные устройства используются для отключения подачи газа при проведении ремонтных работ, технического обслуживания или в аварийных ситуациях. В ГРПШ применяются шаровые краны и задвижки, рассчитанные на соответствующие давления и климатические условия.

Расположение запорной арматуры продумывается таким образом, чтобы обеспечить возможность изоляции отдельных узлов без остановки всей системы, если это допускается схемой газоснабжения.

Предохранительные устройства

Для защиты газопровода и оборудования от аварийных режимов в конструкции ГРПШ предусматриваются предохранительные устройства. К ним относятся предохранительные запорные клапаны и предохранительные сбросные клапаны. Эти элементы реагируют на превышение или понижение давления за допустимые пределы и предотвращают повреждение системы.

Предохранительные устройства работают автоматически и являются важнейшей частью системы безопасности, особенно при эксплуатации вблизи жилых и производственных объектов.

Контрольно-измерительные приборы

Контроль параметров газа осуществляется с помощью манометров, термометров и датчиков давления. Они позволяют оперативно оценивать состояние системы, выявлять отклонения от нормативных значений и принимать решения о корректировке режимов работы.

Приборы устанавливаются на входе и выходе линии редуцирования, а также в контрольных точках, предусмотренных проектом. В современных ГРПШ могут применяться электронные датчики с возможностью передачи данных в системы диспетчеризации.

Обвязка и трубопроводные соединения

Внутренняя обвязка ГРПШ выполняется из стальных труб с учетом требований к прочности, герметичности и устойчивости к рабочему давлению. Все соединения проходят обязательную проверку на плотность и соответствие проектным параметрам. Конфигурация трубопроводов должна обеспечивать минимальные потери давления и удобство доступа к оборудованию для обслуживания.

Итоговая роль конструкции ГРПШ

Конструкция ГРПШ представляет собой сбалансированную систему, в которой каждый узел выполняет строго определенную функцию. От правильного подбора и компоновки оборудования зависит надежность газоснабжения, безопасность эксплуатации и срок службы установки. Глубокое понимание назначения основных узлов позволяет грамотно подходить к проектированию, модернизации и техническому обслуживанию газорегуляторных пунктов шкафного типа.
