Опорные плиты для колодцев: виды и характеристики

Инженерные сети — водопровод, канализация, теплотрасса, газопровод — требуют периодического обслуживания, ремонта. Для безопасного доступа к ним устанавливают железобетонные колодцы.

Основание такого колодца опирается на плиту опорного типа — она принимает на себя нагрузку от конструкции и равномерно распределяет ее по периметру, снижая давление на стенки сооружения.

Что такое опорная плита

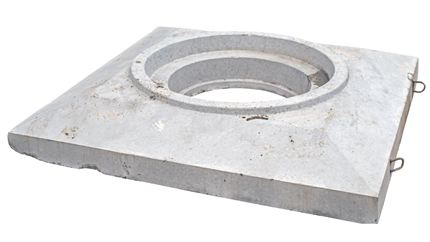

Конструктивно это плоские железобетонные изделия прямоугольной формы, отлитые из тяжелого бетона с гранитным наполнителем, армированные стальной сеткой. Гранитная крошка повышает прочность, плотность материала. В центре — отверстие под люк или сточную решетку, по периметру — монтажные петли для установки. Применяют опорные плиты колодцев там, где нагрузка на основание конструкции максимальна: на водопроводных, канализационных, газопроводных сетях.

Главная задача — снять нагрузку со стенок колодца. Без нее давление грунта, транспортные вибрации концентрируются в отдельных точках конструкции, что приводит к трещинам и деформации. Плита распределяет эту нагрузку по всему основанию, продлевая срок службы колодца.

Виды опорных плит

Выпускают несколько типов изделий, каждый из которых рассчитан на конкретные условия эксплуатации:

• ОП-1к — прямоугольная плита с круглым отверстием под люк. Стандартный вес около 1 тонны. Используется в большинстве смотровых колодцев на водопроводных и канализационных сетях.
• ОП-1д — прямоугольная плита с отверстием под канализационную решетку. Весит около 1,5 тонны. Применяется при устройстве ливневой канализации, где важен прием поверхностных стоков.
• УОП-6 — усиленная плита с отверстием под люк. Проходит гидроизоляционную обработку, что делает ее устойчивой к кислотным реагентам в зимний период. Выдерживает многотонные нагрузки при собственном весе чуть более 1 тонны.

Технические характеристики

Опорные плиты для колодцев отличаются от стандартных железобетонных изделий рядом свойств:

• высокая прочность на сжатие за счет тяжелого бетона с гранитным наполнителем;
• устойчивость к влаге, вибрациям и подвижкам грунта;
• стойкость к коррозии и агрессивным химическим средам;
• способность выдерживать нагрузки от тяжелой техники без деформации;
• длительный срок службы при соблюдении требований ГОСТ.

Габариты плит зависят от конструктивных особенностей колодца. Помимо стандартных размеров, производители выпускают нестандартные изделия под конкретные проектные решения.

Опорная плита — несложный, но важный элемент, от которого напрямую зависит долговечность всего колодца. Правильно подобранный тип изделия снижает нагрузку на стенки, защищает конструкцию от разрушения, обеспечивает безопасный доступ к инженерным сетям на протяжении десятилетий.
