Паяный теплообменник: устройство и где он используется на практике

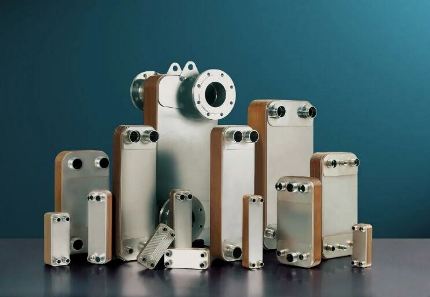

Паяный теплообменник – это компактное устройство для передачи тепла между двумя средами (жидкостями или газами) через пакет тонких металлических пластин, соединённых между собой пайкой.

Такая конструкция обеспечивает высокую эффективность теплопередачи, устойчивость к перепадам давления и температур, а также экономию места по сравнению с более габаритными кожухотрубными решениями. Специализированный поставщик паяных теплообменников предлагает продукцию на лучших условиях.

Благодаря герметичности и надёжности паяные теплообменники применяются в системах отопления и горячего водоснабжения, вентиляции и кондиционирования, тепловых пунктах, холодильной технике, а также в различных технологических процессах промышленности. Для поддержания стабильной работы и продления срока службы оборудования важны регулярная диагностика и сервис паяных теплообменников, включая проверку загрязнений, перепадов давления и корректности режимов эксплуатации.

Конструкция паяного теплообменника: пакет пластин

Паяный пластинчатый теплообменник формируется как компактный пакет тонких металлических пластин, уложенных друг на друга в строгой последовательности. Каждая пластина имеет штампованный рельеф (гофру), который увеличивает площадь контакта и одновременно создает множество направляющих ребер для движения теплоносителей.

Пластины ориентируются так, чтобы при их чередовании образовывались два независимых проточных контура: один для горячего, другой для холодного теплоносителя. Геометрия гофр задает характер течения, повышает турбулентность и тем самым усиливает теплопередачу при сравнительно небольших габаритах аппарата.

Припой и герметичные каналы теплоносителей

В отличие от разборных пластинчатых аппаратов, здесь герметизация достигается не прокладками, а за счет пайки: между пластинами располагается припой (часто медный или никелевый), который при нагреве заполняет зазоры в зонах контакта и образует прочные соединительные «мостики». После охлаждения получается монолитный блок, устойчивый к вибрациям и перепадам давления.

Внутри этого блока формируются герметичные каналы, по которым теплоносители движутся раздельно, не смешиваясь. Входные и выходные окна пластин совмещаются так, чтобы поток проходил через «свой» набор межпластинчатых зазоров, а второй контур – через соседние, отделенные паяными швами. Такая схема обеспечивает надежную изоляцию контуров и стабильную теплопередачу на протяжении всего срока службы.

• Пакет пластин задает теплопередающую поверхность и структуру потока.
• Припой одновременно фиксирует пластины и выполняет роль герметика.
• Каналы теплоносителей формируются чередованием пластин и остаются полностью изолированными.
