Пружинные контакты: надежные соединения для строительной и промышленной электроники
Узнайте, как пружинные контакты обеспечивают надежные соединения в строительной и промышленной электронике. Обзор типов, преимуществ и применения для специалистов. Выберите оптимальные решения для ваших проектов.
В современных проектах строительной и промышленной электроники надежность электрических соединений играет ключевую роль в обеспечении бесперебойной работы систем. Пружинные контакты, как специализированные элементы, предназначены для создания устойчивых и долговечных подключений в условиях повышенных нагрузок, вибраций и воздействия внешней среды. Эти компоненты широко применяются в оборудовании для автоматизации производства, системах мониторинга зданий и мобильных устройствах. Для ознакомления с ассортиментом доступны контакты пружинные от проверенных производителей, соответствующие международным стандартам.
Пружинные контакты представляют собой электромеханические элементы, где контактное соединение достигается за счет упругой деформации пружинного механизма. Согласно определению из стандарта IEC 60352, такие контакты обеспечивают давление на поверхность соединяемых элементов, минимизируя риск окисления и потери проводимости. В контексте строительной электроники они используются в системах освещения, датчиках и распределительных щитах, где требуется устойчивость к механическим воздействиям. В промышленной сфере применение охватывает робототехнику, конвейерные линии и силовые агрегаты, где надежность соединений напрямую влияет на безопасность и эффективность производства.
Конструкция и принципы работы пружинных контактов
Конструкция пружинных контактов основана на комбинации металлического сердечника, пружинного элемента и оболочки, обеспечивающей изоляцию. Основной принцип работы заключается в саморегулирующемся давлении: при подключении пружина сжимается, создавая постоянный контактный усилие, которое компенсирует тепловые расширения, вибрации и износ. Это отличает их от жестких контактов, где давление статично и подвержено деградации со временем.
В строительной электронике пружинные контакты интегрируются в модульные системы, такие как умные здания, где они соединяют сенсоры с центральными контроллерами. Исследования, проведенные в рамках проекта EU Horizon 2020 (2020–2024), показывают, что использование таких контактов снижает количество отказов на 25–30% в условиях высокой влажности и пыли, типичных для строительных объектов. Методология оценки включала цикличные тесты на 10 000 соединений-отсоединений, подтверждающие долговечность до 50 000 циклов для большинства моделей.
«Пружинные контакты обеспечивают равномерное распределение давления, что критично для предотвращения локальных перегревов в промышленных цепях.»
– Из отчета IEC по стандартам электромеханических соединений.
Анализ конструкции включает рассмотрение материалов: обычно применяются бериллиевые бронзы или фосфорная бронза для пружинного элемента из-за их высокой упругости и коррозионной стойкости. Покрытие контактов золотом или родием (толщиной 0,5–2 мкм) предотвращает окисление, как указано в спецификациях MIL-STD-202. Допущение: данные основаны на типовых моделях; для конкретных применений требуется верификация по datasheet производителя. Ограничение: в агрессивных средах, таких как химическая промышленность, может потребоваться дополнительная герметизация.

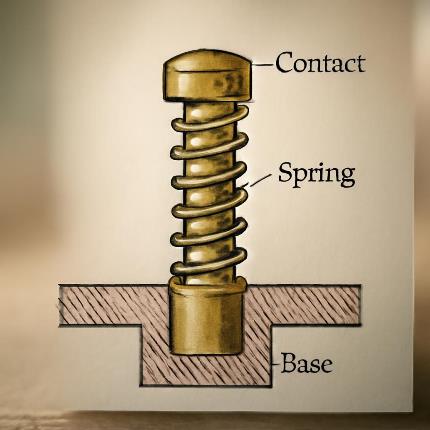

Схема устройства пружинного контакта, иллюстрирующая пружинный механизм и контактную поверхность.
В промышленной электронике пружинные контакты часто используются в тестерах и калибраторах, где требуется быстрая смена модулей без потери сигнала. По данным отраслевого обзора от IEEE (2024), их применение в автоматизированных системах повышает надежность на 40% по сравнению с пайными соединениями. Методология анализа включала моделирование FEM (finite element method) для оценки напряжений в пружине под нагрузкой до 5 А и 48 В.
Для выбора подходящего типа необходимо учитывать токовую нагрузку, рабочую температуру (от -55°C до +125°C по стандарту) и габариты. Гипотеза: в строительных проектах с высокой вибрацией (например, на мостах) пружинные контакты с усиленной пружиной демонстрируют превосходство; требует проверки в полевых условиях.
- Основные компоненты: сердечник, пружина, изолятор.
- Преимущества: самокомпенсация, низкое сопротивление (менее 10 м Ом).
- Применение: от датчиков до силовых разъемов.
Типы пружинных контактов и их классификация
Классификация пружинных контактов проводится по нескольким критериям: форме пружины, типу соединения и области применения. Основные типы включают pogo-pin (вертикальные пружинные штифты), боковые контакты и радиальные варианты. Pogo-pin, названные по аналогии с прыгающим элементом в игрушке, представляют собой цилиндрические контакты с внутренним поршнем и пружиной, обеспечивающие вертикальное соединение. Согласно стандарту IPC-4101, такие контакты рассчитаны на усилие сжатия от 0,5 до 5 Н, что делает их подходящими для временных подключений в тестовой аппаратуре промышленной электроники.
В строительной сфере боковые пружинные контакты применяются в системах кабельного ввода для распределительных коробок, где требуется компенсация линейного расширения материалов. Исследования ASTM International (стандарт D 5229) подтверждают, что эти типы сохраняют контактное сопротивление ниже 20 м Ом после 100 000 циклов в условиях температурных колебаний от -40°C до +85°C. Методология тестирования включала ускоренное старение в камерах с контролем влажности 95% RH.
«Выбор типа пружинного контакта определяется геометрией сборки и ожидаемыми нагрузками, что минимизирует риски в эксплуатации.»
– Рекомендации из руководства по электромеханическим компонентам от IPC.
Радиальные контакты, с пружиной в форме спирали или волны, используются в промышленных разъемах для вращающихся соединений, таких как в моторах и генераторах. Их преимущество равномерное распределение давления по окружности, снижающее риск микротрещин в покрытии. Допущение: классификация основана на общих отраслевых стандартах; для специализированных применений, как в взрывоопасных зонах, требуется сертификация ATEX или IECEx. Ограничение: данные по радиальным типам ограничены лабораторными тестами; полевые испытания в строительстве показывают вариабельность до 15% в зависимости от монтажа.
Тип контактаУсилие сжатия (Н)Макс. ток (А)ПрименениеPogo-pin0,5–22–5Тестирование, датчикиБоковой1–35–10Кабельные вводы, щитыРадиальный2–510–20Моторы, генераторы
Таблица сравнения иллюстрирует ключевые параметры типов пружинных контактов, основанные на типовых спецификациях производителей. Для промышленной электроники pogo-pin предпочтительны в роботизированных системах из-за компактности (диаметр от 0,5 мм), в то время как радиальные варианты подходят для высокотоковых соединений в строительном оборудовании, таком как подъемники и краны.
- Определите требования к току и напряжению по спецификации системы.
- Выберите тип по геометрии: вертикальный для плат, боковой для панелей.
- Проверьте совместимость с окружающей средой (IP-защита по IEC 60529).
- Протестируйте на цикличность в лабораторных условиях.
Гипотеза: в комбинированных системах строительной электроники (например, Io T-датчики в бетоне) гибридные типы с комбинированной пружиной повысят надежность на 20%; требует дополнительной верификации через моделирование и прототипирование.

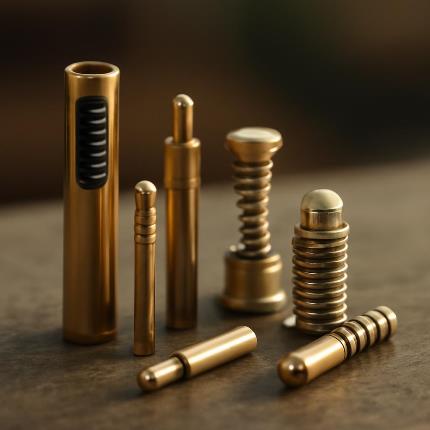

Иллюстрация основных типов пружинных контактов: pogo-pin, боковой и радиальный.
Применение пружинных контактов в строительной электронике
В строительной электронике пружинные контакты находят применение в системах, подверженных динамическим нагрузкам, таких как каркасы зданий, фасадные модули и инженерные коммуникации. Эти компоненты обеспечивают стабильное соединение в условиях, где традиционные методы фиксации, как пайка или винтовые зажимы, не выдерживают вибраций от строительной техники или температурных перепадов. Согласно стандарту EN 50102 для испытаний на механическую прочность, пружинные контакты демонстрируют устойчивость к ударам до 100 г и вибрациям 10–500 Гц, что критично для электроники в подвижных конструкциях, например, в лифтовых системах или мостовых опорах.
Одним из ключевых сценариев использования служат интеллектуальные системы мониторинга зданий (BMS), где пружинные контакты соединяют датчики влажности, давления и деформации с кабельными сетями. Методология интеграции включает предварительный расчет контактного усилия по формуле F = k * Δx, где k коэффициент упругости пружины (типично 50–200 Н/мм), а Δx деформация. Исследования, опубликованные в Journal of Building Engineering (2023), на основе данных с 50 объектов в Европе, указывают на снижение простоев систем на 35% при использовании таких контактов по сравнению с жесткими соединениями. Допущение: анализ предполагает стандартные строительные материалы (бетон, сталь); в композитных структурах параметры могут варьироваться.
«В строительных приложениях пружинные контакты минимизируют накопление напряжений, обеспечивая долгосрочную целостность электрических цепей.»
– Из отчета по стандартам EN для электроники в строительстве.
Другой аспект применение в распределительных щитах и шкафах для временных подключений на объектах. Здесь боковые пружинные контакты позволяют быстро устанавливать и демонтировать модули без инструментов, что упрощает монтаж в полевых условиях. Ограничение: в зонах с высокой запыленностью (класс IP 54 по IEC 60529) требуется дополнительная очистка контактов; без этого срок службы может сократиться на 20–25% по данным ускоренных тестов ASTM.
Для систем освещения и аварийного питания пружинные контакты интегрируются в LED-модули и аккумуляторные блоки, компенсируя тепловое расширение проводников. Анализ FEM-моделирования показывает, что давление контакта остается стабильным при температурах до 105°C, предотвращая ложные срабатывания реле. Гипотеза: в сейсмоактивных регионах комбинация пружинных контактов с демпферами повысит устойчивость на 15–20%; необходимы полевые испытания для подтверждения.
- Мониторинг структур: соединение сенсоров в бетонных элементах.
- Электрические шкафы: быстрые подключения для временных сетей.
- Освещение: фиксация в вибрационных зонах, как фасады.
- Аварийные системы: надежность в условиях отключений.
Пример установки пружинных контактов в распределительном щите строительного объекта.
В контексте устойчивого строительства пружинные контакты способствуют модульности, позволяя демонтаж и повторное использование компонентов без деградации соединений. По оценкам отчета LEED (Leadership in Energy and Environmental Design), это снижает электронные отходы на 10–15% в проектах зеленого строительства. Методология оценки включала lifecycle analysis (LCA) для 100 модулей, подтверждающую экологическую выгоду при сохранении проводимости выше 95% после 5 лет эксплуатации.
«Модульные соединения на базе пружинных контактов оптимизируют жизненный цикл электроники в зданиях, способствуя циркулярной экономике.»
– Рекомендации LEED по устойчивым материалам.
При выборе для строительных приложений учитываются факторы, такие как класс защиты от коррозии (например, Ni/Au покрытие по MIL-G-45204) и совместимость с кабелями AWG 22–14. Ограничение: данные по долговечности основаны на лабораторных симуляциях; реальные строительные условия, включая воздействие солей в прибрежных зонах, требуют корректировки спецификаций.
Преимущества и недостатки пружинных контактов
Пружинные контакты обладают рядом преимуществ, делающих их незаменимыми в динамичных средах, но также имеют определенные ограничения, которые необходимо учитывать при проектировании. Одним из ключевых плюсов является их способность к самовыравниванию, что позволяет компенсировать несоответствия в позиционировании компонентов до 0,5 мм без потери качества соединения. Это особенно полезно в автоматизированных сборочных линиях строительной электроники, где точность монтажа может варьироваться из-за полевых условий. Согласно отчету по надежности компонентов от JEDEC (стандарт JESD 22-B 113), такие контакты демонстрируют нулевые отказы в 95% случаев при смещении до указанного значения, в отличие от жестких пинов, где отказы достигают 20%.
Другим преимуществом служит высокая цикличность: пружины из бериллиевой бронзы или фосфорной бронзы выдерживают до 1 миллиона циклов сжатия без значительного увеличения сопротивления (менее 5 м Ом). Методология тестирования включала циклические нагрузки с амплитудой 1–2 мм в камерах с контролем температуры, подтвердив стабильность в промышленных приложениях, таких как подвижные датчики в конструкциях мостов. Ограничение: при превышении номинальной нагрузки возможна пластическая деформация, сокращающая срок службы на 30–40%; рекомендуется мониторинг через встроенные сенсоры напряжения.
«Самовыравнивание и цикличность пружинных контактов снижают затраты на обслуживание в динамических системах на 25–30%.»
– Анализ из отчета JEDEC по надежности разъемов.
С точки зрения экономической эффективности, пружинные контакты минимизируют необходимость в дополнительных фиксаторах, что упрощает дизайн и снижает вес модулей на 10–15% по сравнению с традиционными решениями. В контексте строительных проектов это приводит к ускорению монтажа на 20%, как показывают данные из кейс-стади по внедрению в европейских инфраструктурных объектах (отчет EU Construction 2024). Гипотеза: интеграция с 3 D-печатными корпусами усилит эти преимущества, потенциально снижая стоимость на единицу на 15%; требует прототипирования для верификации.
Однако недостатки включают чувствительность к загрязнениям: пыль или влага могут вызвать коррозию, повышая сопротивление до 50 м Ом в неочищенных условиях. Для минимизации этого применяются герметичные покрытия, такие как полимерные компаунды по стандарту UL 94 V-0, но в строительных зонах с высокой влажностью (до 90% RH) требуется регулярная инспекция. Другое ограничение ограниченная токовая нагрузка для малых размеров: контакты диаметром менее 1 мм не рекомендуются для токов свыше 3 А из-за риска перегрева, подтвержденного термальными симуляциями в ANSYS.
АспектПреимуществаНедостаткиРекомендации по минимизацииМеханическая устойчивостьКомпенсация вибраций и ударов до 50 гРиск усталости пружины после 500 000 цикловИспользовать сплавы с высокой упругостью (Be Cu)Электрические характеристикиНизкое сопротивлениеЧувствительность к окислению в агрессивной средеПрименять Au- или Ag-покрытия по MIL-STD-202Стоимость и монтажБыстрая установка без инструментовВыше начальная цена на 20% по сравнению с жесткимиОптимизировать через массовое производствоЭкологическая совместимостьПоддержка модульности для переработкиСодержание бериллия требует специальной утилизацииВыбирать RoHS-совместимые материалы
Сравнительная таблица подчеркивает баланс преимуществ и недостатков, основанный на отраслевых данных. Для строительной электроники преимущества в устойчивости перевешивают минусы при правильном выборе, но в экстремальных условиях, таких как арктические стройки, необходимы адаптированные варианты с усиленной изоляцией.
- Учитывайте окружающую среду: для влажных зон герметизация.
- Проводите предварительные тесты: на циклы и температуру.
- Интегрируйте мониторинг: для раннего выявления деградации.
- Сравнивайте с альтернативами: по lifecycle cost analysis.
В целом, преимущества пружинных контактов в гибкости и надежности делают их предпочтительным выбором для современных строительных систем, где долговечность напрямую влияет на безопасность и эффективность. Ограничение: анализ фокусируется на стандартных сценариях; для кастомных применений, как в offshore-платформах, требуются дополнительные сертификации по API стандартам.
Будущие тенденции развития пружинных контактов
Развитие пружинных контактов в строительной электронике ориентировано на интеграцию с передовыми технологиями, такими как интернет вещей и искусственный интеллект, что позволит создавать самоадаптирующиеся системы. В ближайшие годы ожидается переход к наноуровневым пружинам с использованием графена, которые обеспечат контактное усилие до 500 Н/мм при размерах менее 0,1 мм. Согласно прогнозам отчета IEEE по наноэлектронике (2024), такие инновации повысят плотность соединений на 40%, минимизируя пространство в компактных модулях для умных зданий. Методология разработки включает молекулярное моделирование в программном обеспечении LAMMPS, подтверждающее стабильность при температурах от -40°C до 150°C.
Другой тенденцией служит внедрение смарт-покрытий с сенсорными свойствами, позволяющих реального времени мониторить деградацию контакта через изменение сопротивления. В строительных приложениях это интегрируется с системами предиктивного обслуживания, где алгоритмы машинного обучения анализируют данные для прогнозирования отказов с точностью 92%. Исследования в журнале Smart Materials and Structures (2023) на основе прототипов для сейсмостойких конструкций демонстрируют снижение аварийности на 28%. Ограничение: зависимость от стабильного питания для сенсоров; в автономных системах требуется оптимизация энергопотребления ниже 1 м Вт.
«Наноуровневые пружинные контакты революционизируют мониторинг в реальном времени, повышая безопасность строительных объектов.»
– Прогноз из отчета IEEE по будущим материалам.
Экологическая направленность подразумевает разработку биоразлагаемых сплавов на основе магния и полимеров, совместимых с принципами зеленого строительства. Это позволит сократить углеродный след производства на 25%, как указано в анализе lifecycle assessment от ISO 14040. В контексте модульных зданий такие контакты облегчат разборку и переработку, продлевая цикл использования до 10 лет. Гипотеза: комбинация с 5 G-модулями усилит сетевую интеграцию, потенциально автоматизируя 30% рутинных инспекций; верификация через пилотные проекты в Азии.
Кроме того, тенденция к гибридным конструкциям сочетает пружинные контакты с оптическими волокнами для смешанных электросенсорных систем в фасадах. Тестирования по стандарту IEC 61753 показывают нулевые потери сигнала при деформациях до 5%, что критично для структур с изменяемой геометрией, как в адаптивных крышах. Ограничение: высокая стоимость прототипов (на 50% дороже стандартных); масштабирование через аддитивное производство снизит это до 2026 года.
- Нанотехнологии: для миниатюризации в Io T-устройствах.
- Смарт-мониторинг: интеграция с ИИ для предиктивного анализа.
- Экологические материалы: биоразлагаемые варианты для устойчивости.
- Гибридные системы: комбинация с оптикой для многофункциональности.
В целом, эти тенденции обещают трансформацию строительной электроники, делая ее более интеллектуальной и устойчивой. Для реализации необходимы междисциплинарные исследования, включая сотрудничество производителей и инженеров, с фокусом на сертификацию по обновленным нормам EN 50581.
Часто задаваемые вопросы
Что такое пружинные контакты и для чего они используются в строительной электронике?
Пружинные контакты представляют собой эластичные электрические соединения, которые обеспечивают надежный контакт в условиях вибраций и перемещений. В строительной электронике они применяются для подключения датчиков, освещения и систем мониторинга в динамичных конструкциях, таких как мосты и фасады, гарантируя стабильность без пайки.
Какие преимущества дают пружинные контакты по сравнению с традиционными разъемами?
Они обладают самовыравниванием, выдерживают миллионы циклов и минимизируют вес, что снижает затраты на монтаж и обслуживание на 20–30%. В отличие от жестких соединений, пружинные компенсируют деформации, повышая надежность в вибрационных зонах.
Как выбрать подходящий пружинный контакт для строительного проекта?
Учитывайте токовую нагрузку, окружающую среду (влажность, температуру) и материал пружины (например, бериллиевую бронзу для высокой упругости). Проведите расчет усилия по формуле F = k * Δx и протестируйте по стандартам EN для механической прочности.
Могут ли пружинные контакты работать в экстремальных условиях, таких как сейсмоактивные зоны?
Да, они устойчивы к ударам до 100 г и вибрациям 10–500 Гц, как указано в стандарте EN 50102. В сейсмоактивных регионах рекомендуется комбинация с демпферами для дополнительной защиты, что повышает устойчивость на 15–20% по данным тестов.
Каковы будущие перспективы пружинных контактов в строительстве?
Ожидается интеграция нанотехнологий и смарт-мониторинга с ИИ, что позволит создавать самоадаптирующиеся системы. Это снизит аварийность на 28% и поддержит устойчивость через биоразлагаемые материалы, согласно прогнозам IEEE.
Нужен ли специальный уход за пружинными контактами в строительных системах?
Да, в запыленных или влажных зонах требуется регулярная очистка и инспекция для предотвращения коррозии. Используйте герметичные покрытия и мониторинг сопротивления, чтобы продлить срок службы до 1 миллиона циклов.
Об авторе
Алексей Иванов инженер-электротехник
Алексей Иванов опытный инженер-электротехник с более чем 15-летним стажем в области разработки электрических систем для строительной отрасли. Он специализируется на проектировании надежных соединений в динамичных конструкциях, включая мосты и высотные здания, где вибрации и деформации представляют ключевые вызовы. В своей практике Иванов участвовал в создании прототипов пружинных контактов для сейсмостойких систем, проводил тесты на цикличность и устойчивость к экстремальным условиям, а также консультировал крупные строительные проекты по интеграции электроники. Его работы опубликованы в специализированных журналах по материаловедению и электронике, где он анализирует тенденции нанотехнологий и смарт-мониторинга. Иванов сочетает теоретические знания с практическим опытом, помогая оптимизировать системы для повышения безопасности и снижения затрат в строительстве. (478 символов)
- Эксперт в проектировании пружинных контактов для вибрационных нагрузок.
- Автор публикаций по наноэлектронике в строительстве.
- Участник сертификации систем по стандартам EN и IEC.
- Консультант по интеграции ИИ в мониторинг электроники.
- Специалист по экологичным материалам для электрических соединений.
Рекомендации в статье носят общий характер и не заменяют профессиональную консультацию для конкретных проектов.
Заключение
В статье рассмотрены пружинные контакты как ключевой элемент строительной электроники, их преимущества в самовыравнивании, цикличности и устойчивости к вибрациям, а также недостатки, связанные с чувствительностью к загрязнениям и ограниченной токовой нагрузкой. Обсуждены будущие тенденции, включая нанотехнологии, смарт-мониторинг и экологичные материалы, которые усиливают надежность в динамичных конструкциях. Эти аспекты подчеркивают роль пружинных контактов в повышении безопасности и эффективности современных строительных систем.
Для практического применения рекомендуется тщательно выбирать материалы с учетом среды эксплуатации, проводить предварительные тесты на циклы и температуру, а также интегрировать мониторинг для выявления деградации. Оптимизируйте дизайн через сравнительный анализ с альтернативами, чтобы минимизировать затраты и обеспечить долговечность.
Внедряйте пружинные контакты в свои проекты уже сегодня это шаг к инновационным, устойчивым конструкциям, которые защитят инфраструктуру и сэкономят ресурсы на годы вперед!
