Щит распределительный: требования к монтажу, выбор места, сборка и безопасное подключение

Щит распределительный – ключевой элемент системы электроснабжения, обеспечивающий безопасное распределение питания по линиям, защиту от перегрузок и коротких замыканий, а также удобство обслуживания. Корректно подобранное и смонтированное электрооборудование снижает риск аварий, упрощает диагностику неисправностей и повышает общую надежность сети в квартире, доме или на объекте.

В статье рассмотрены основные требования к размещению, комплектации и маркировке, правила выбора аппаратов защиты и порядок установки щита: от подготовки места и прокладки кабелей до подключения, проверки и ввода в эксплуатацию. Отдельное внимание уделяется типовым ошибкам монтажа и мерам, которые помогают обеспечить соответствие нормам и безопасность пользователей.

Нормативные параметры и требования к распределительным щитам

Распределительный щит в жилых и коммерческих сетях должен обеспечивать безопасное распределение электроэнергии, селективное отключение при авариях и возможность обслуживания без риска поражения током. Ключевыми нормативными параметрами считаются соответствие применяемого оборудования назначению и условиям эксплуатации, корректный выбор номинальных токов аппаратов, допустимых токовых нагрузок проводников, а также обеспечение необходимых мер защиты от прямого и косвенного прикосновения.

При проектировании учитывают тип системы заземления, требуемые уровни защиты от сверхтоков, утечек тока и перенапряжений, а также степень защиты оболочки (IP) в зависимости от места установки. Для коммерческих объектов дополнительно закладывают требования к надежности и непрерывности питания (разделение по группам, резервирование критичных линий, контроль доступа), а также к маркировке цепей и документированию схем для последующей эксплуатации и проверок.

Подбор комплектующих: от вводного аппарата до групповых линий

Выбор комплектующих начинают с вводного устройства: вводного автомата или выключателя нагрузки, а при необходимости – аппарата учета и устройств контроля параметров сети. Далее определяют структуру групп: освещение, розеточные линии, силовые потребители, инженерные системы (вентиляция, насосы, серверная, охранно-пожарные системы). В жилых сетях обычно акцент делают на удобстве разделения нагрузок и повышении электробезопасности, в коммерческих – на управляемости, селективности и возможности быстрого восстановления работоспособности.

Основные элементы щита и критерии выбора:

• Автоматические выключатели: номинал и характеристика отключения подбираются по расчетной нагрузке, условиям пуска и допустимому току кабеля; отключающая способность выбирается с учетом возможного тока КЗ в точке установки.
• УЗО/дифавтоматы: выбирают по назначению линии и требуемой чувствительности; для групп с повышенными требованиями к безопасности важно корректно учитывать возможные утечки и избегать неоправданных ложных срабатываний.
• Устройства защиты от перенапряжений (УЗИП): целесообразны при воздушных вводах, в районах с грозовой активностью и для коммерческих объектов с чувствительной электроникой; выбирают по классу применения и схеме заземления.
• Шины N и PE: должны быть рассчитаны по току и обеспечивать надежное присоединение; в ряде систем требуется раздельная организация рабочих и защитных проводников без перемычек вне предусмотренных точек.
• Корпус щита: выбирают по количеству модулей с запасом на расширение, по степени защиты IP и по конструктиву (встроенный/навесной), а также по условиям доступа и пожаробезопасности.

Для коммерческих объектов часто добавляют элементы контроля и управления: контакторы, реле контроля напряжения/фаз, таймеры, модули мониторинга, а также клеммные блоки и маркировку, упрощающую эксплуатацию. Важно, чтобы все компоненты были совместимы по токам, тепловым режимам и монтажным интерфейсам, а компоновка обеспечивала допустимый нагрев и возможность обслуживания.

Правила монтажа и проверка качества установки

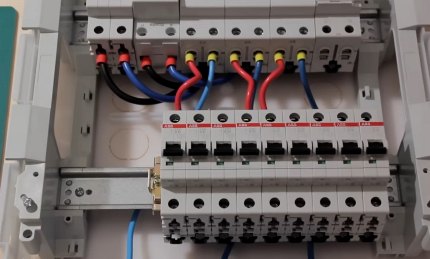

Монтаж щита выполняют так, чтобы обеспечить механическую прочность, пожаробезопасность и надежные электрические соединения. Корпус закрепляют на несущем основании, вводы кабелей выполняют с защитой от повреждений изоляции, а внутреннюю компоновку – с учетом разделения силовых и слаботочных цепей, минимизации пересечений и удобства доступа к аппаратам. Недопустимы натяжение проводников на клеммах, перегибы ниже допустимого радиуса и использование соединений «на скрутке» вместо клемм/опрессовки.

Обязательные практики монтажа:

1. Маркировка всех линий, аппаратов и клемм с привязкой к схеме, чтобы исключить ошибки при обслуживании и расширении.
2. Корректная разводка N и PE: защитные проводники подключают на PE-шину, рабочие – на N-шину, соблюдая требования конкретной системы заземления и избегая смешения цепей, которое приводит к ложным срабатываниям и опасным режимам.
3. Контроль моментов затяжки клеммных соединений и шинных присоединений, так как недотяжка вызывает нагрев, а перетяжка – повреждение жил и клемм.
4. Группировка цепей по назначению и приоритету, чтобы авария в одной линии не обесточивала критичные потребители (особенно актуально для коммерческих объектов).
5. Проверка и испытания: после сборки выполняют измерения и функциональные проверки (целостность PE, правильность фазировки, работоспособность защитных устройств), фиксируя результаты для эксплуатации.

Качество установки подтверждается тем, что щит имеет читаемую схему, аккуратную трассировку проводников, надежные соединения и предсказуемое поведение защит при перегрузках и авариях. В коммерческих сетях дополнительно контролируют селективность отключений и корректность работы устройств мониторинга, а также организацию доступа к щиту и возможность оперативного обслуживания без остановки всей системы.
