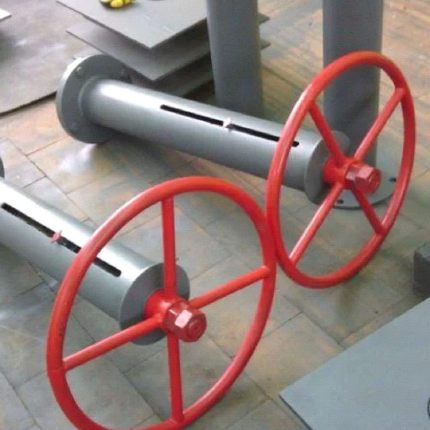

Колонки управления клиновыми задвижками: что это такое и как работают

Колонка управления – это выносной узел, который передаёт усилие от ручного привода к запорной арматуре, установленной ниже уровня обслуживания: в колодце, камере, канале или под перекрытием.

Её назначение – обеспечить доступное и безопасное открытие и закрытие задвижки без спуска персонала в ограниченное пространство.

В инженерных сетях такая конструкция особенно востребована там, где арматуру нельзя или нежелательно располагать на поверхности: на водопроводе, пожарных линиях, в тепловых сетях и на технологических трубопроводах. Современные колонки управления клиновыми задвижками применяются для сохранения управляемости узла и одновременного повышения эксплуатационной надёжности.

Что такое колонка управления и чем она отличается от привода

Важно различать привод задвижки и колонку управления. Привод (ручной штурвал, редуктор, электропривод) создаёт крутящий момент, а колонка является механическим «удлинителем», который переносит точку управления на удобную высоту и в безопасную зону. Поэтому колонка не заменяет саму арматуру и её приводной механизм, а организует корректную передачу вращения и позиционирование органов управления.

На практике колонка решает сразу несколько задач: обеспечивает нужную высоту штурвала, компенсирует расстояние до шпинделя, позволяет закрепить и защитить приводные элементы, а также упрощает доступ для плановых осмотров и регламентных работ.

Назначение устройства в составе трубопроводной арматуры

Колонка управления клиновой задвижкой предназначена для передачи усилия и крутящего момента от оператора (или привода) к штоку задвижки, когда орган управления необходимо вынести на удобный и безопасный уровень. Такое решение применяется при подземной прокладке, установке арматуры в камерах, колодцах, каналах, а также в местах с ограниченным доступом к самой задвижке.

В составе трубопроводной арматуры колонка выполняет роль связующего механизма между точкой управления и запорным органом, обеспечивая корректное открытие и закрытие клина в заданном диапазоне ходов. При этом повышается эксплуатационная надежность узла за счет упорядоченного доступа к управлению и снижения риска ошибочных действий при обслуживании.

Ключевые функции и итог

Основная задача колонки управления – обеспечить удобное, безопасное и повторяемое управление клиновой задвижкой без необходимости прямого доступа к корпусу арматуры. Это особенно важно там, где арматура расположена ниже уровня пола/грунта либо в зоне, где присутствуют технологические ограничения.

• Передача управления от маховика/редуктора/привода к штоку с сохранением требуемого крутящего момента.
• Вынос точки управления в доступное место для оперативных переключений и регламентного обслуживания.
• Снижение эксплуатационных рисков за счет удобства доступа и уменьшения вероятности повреждений арматуры при попытках управления «в неудобстве».
• Поддержание работоспособности узла при размещении задвижки в колодцах, камерах и иных труднодоступных местах.

Итог: колонка управления в составе трубопроводной арматуры не изменяет запорную функцию клиновой задвижки, но критически дополняет ее по части эксплуатации – обеспечивает вынесенное управление, повышает безопасность и удобство обслуживания, а также способствует стабильной работе запорного узла в реальных условиях монтажа.
