Цепи для промышленного оборудования — виды и правила подбора

Цепи применяются в приводах, транспортерах, подъемных механизмах, упаковочных линиях, сельхозтехнике, станках, конвейерах и другом промышленном оборудовании.

Они передают движение, перемещают груз, синхронизируют работу узлов и выдерживают нагрузки, при которых ременная передача не всегда подходит. Но цепь будет работать надежно только при правильном подборе по шагу, ширине, типу звеньев, нагрузке, скорости и условиям эксплуатации.

Ошибка при выборе цепи быстро проявляется на оборудовании. Появляется шум, рывки, неравномерный ход, растяжение, износ звездочек, проскакивание, вибрация или обрыв. Часто проблему пытаются решить натяжением, но если цепь не соответствует звездочкам или режиму работы, регулировка не поможет. Подбирать нужно всю передачу: цепь, звездочки, натяжители, направляющие, смазку и защиту от загрязнений.

Какие бывают цепи

Самый распространенный вариант — роликовые приводные цепи. Их используют в механизмах, где нужно передать вращение от одной звездочки к другой. Такие цепи встречаются на станках, конвейерах, редукторах, приводных узлах, сельхозмашинах и производственных линиях. Они различаются по шагу, числу рядов, ширине, диаметру ролика и прочности.

Втулочные цепи похожи по назначению, но имеют другую конструкцию и применяются там, где ролик не обязателен или условия работы допускают другой контакт со звездочкой. Зубчатые цепи используются в отдельных приводах, где важны плавность и высокая скорость. Тяговые и грузовые цепи применяют в транспортирующих, подъемных и специальных механизмах. Пластинчатые цепи нужны для конвейеров, где цепь работает как несущий или тяговый элемент.

В промышленности часто встречаются:

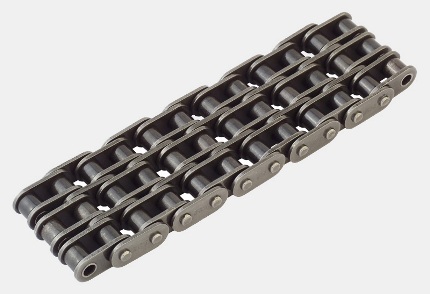

• однорядные, двухрядные и многорядные роликовые цепи;
• приводные цепи для передачи вращения;
• тяговые цепи для транспортеров и конвейеров;
• пластинчатые цепи для тяжелых участков;
• цепи с удлиненными пальцами, лапками и специальными звеньями;
• цепи для сельхозтехники;
• цепи под повышенную нагрузку, пыль, влагу или частые пуски.

Каждый тип рассчитан на свою задачу. Обычную приводную цепь нельзя без проверки ставить вместо тяговой. Цепь с похожим шагом может не совпасть по ширине ролика или внутреннему расстоянию между пластинами. Внешне отличие кажется небольшим, но на звездочке такая цепь будет работать с ударом, шумом и быстрым износом.

Основные параметры подбора

Первый параметр — шаг цепи. Это расстояние между центрами соседних пальцев. Он должен точно совпадать со звездочкой. Если шаг отличается, цепь не будет нормально входить в зацепление. Она начнет подниматься на зубьях, шуметь, проскакивать и разрушать звездочку.

Второй параметр — ширина между внутренними пластинами и диаметр ролика. Эти размеры определяют посадку цепи на зубья звездочки. Если цепь слишком узкая или широкая, контакт будет неправильным. Третий параметр — число рядов. Однорядная цепь подходит для одних нагрузок, двухрядная или трехрядная — для более тяжелых приводов. Нельзя заменять многорядную цепь однорядной без расчета, даже если шаг совпадает.

Для правильного подбора нужно знать:

• тип цепи и ее стандарт;
• шаг;
• ширину между внутренними пластинами;
• диаметр ролика;
• число рядов;
• длину цепи или количество звеньев;
• тип замка или соединительного звена;
• нагрузку и скорость работы;
• условия эксплуатации — пыль, влага, нагрев, загрязнение;
• состояние звездочек и натяжного механизма.

Если старая цепь сохранилась, ее можно использовать как образец. Но нужно учитывать износ. Растянутая цепь уже не показывает точный шаг по одному звену, поэтому измерять лучше участок из нескольких звеньев и делить на их количество. Если цепь работала долго, ее фактическая длина может быть больше исходной.

Почему важно проверять звездочки

Новая цепь не будет долго работать на изношенных звездочках. Если зубья стали острыми, крючкообразными, имеют разную высоту или следы сильного износа, цепь будет входить в зацепление неправильно. Появятся удары, шум и ускоренное растяжение. Иногда новая цепь на старой звездочке изнашивается быстрее, чем старая, потому что зубья уже подстроились под вытянутый шаг.

Звездочки должны стоять в одной плоскости. Перекос вызывает боковое трение, износ пластин и неравномерную нагрузку на зубья. Если цепь постоянно уходит к одной стороне, нужно проверять соосность валов, крепление звездочек, состояние подшипников и направляющих. Натяжитель должен работать свободно, без заклинивания и перекоса.

Смазка также влияет на ресурс. Сухая цепь быстрее шумит, нагревается, вытягивается и изнашивает звездочки. Но избыток грязной смазки тоже вреден: пыль и абразивные частицы превращают ее в смесь, которая ускоряет износ шарниров. Для пыльных участков важно выбирать подходящий способ обслуживания и защиту передачи.

Когда цепь нужно менять

Цепь меняют, если она заметно растянулась, работает рывками, проскакивает на звездочке, имеет тугие звенья, трещины, деформированные пластины, поврежденные ролики или следы коррозии. Если цепь часто требует подтяжки, это признак износа шарниров. При сильном растяжении замена одной цепи без проверки звездочек может дать слабый результат.

На ответственных приводах цепь и звездочки часто меняют комплектом. Это особенно важно, если передача работала долго, с высокой нагрузкой или без нормальной смазки. Новая цепь на старых зубьях быстро получит неправильный износ.

Цепь для промышленного оборудования подбирают по точным размерам и условиям работы. Нужно учитывать шаг, ширину, ролик, число рядов, нагрузку, скорость, смазку и состояние звездочек. Тогда передача будет работать ровно, без сильного шума, проскакивания и частых остановок на регулировку
